描述


DM240是一款具备完整12bit信号处理能力并且配备24英寸的10bit宽色域面板的LCD监视器。DM系列配备全数字接口包括3G/Dual-Link/HD/SD-SDI, DVI-D, Display Port。其搭载的第三代CFE色彩管理引擎可配合LiveGrade(POMFORT) ,FirePlay(FireFly)等实时调色软件做到现场实时调色,配备的3Gbps SDI输出接口可以将处理过的信号直接输出到另外一台设备进行监看,也可以将输入的DP或DVI信号转换成SDI信号输出。DM240拥有最新的第三代辅助对焦,算法更快更精准,还有零延时模式和更出色的实时波形。所以不论是前期监看,还是现场DIT甚至是要求严苛的后期制作,尊正DM240完全满足您的需求,可谓是一款非常理想的大尺寸专业监看产品。
特征
Full HD面板(1920*1200) | 12bit视频处理 | 10bit LCD面板 |
低功耗设计 | 重量轻(6kg) | 配备3Gbps /Dual Link- SDI,支持先进的SMPTE 425M-AB格式信号 |
图像翻转功能 | 4:4:4 YCbCr/RGB/XYZ信号支持 | 时码显示(VITC1,VITC2,LTC) |
配合LiveGrade pro进行现场实时的LUT更新监看 | 零延时模式 | 当前监看画面实时输出显示 |
可调辅助对焦 | 丰富的标准标记和安全区域标记 | 用户可调节的自定义标记 |
屏幕报警显示(IRE阈值,RGB报警,无信号/静音报警等) | 用于DSLR源的全屏缩放功能 | 屏幕报警显示(IRE阈值,RGB报警,无信号/静音报警等 |
对高清信号的任意部分进行放大 | 有效视频边界标记 | 行场延时(H/V delay) |
CX Scale显示ARRI的Codex相机输出的有效图像部分 | 黑白模式 | 蓝分量,红分量和绿分量模式(单分量或分量黑白) |
Anamorphic Desqueeze还原宽屏幕变形镜头的真实画面比例(1.3x,1.3x mag,2.0x,2.0x mag) | 有效格式信息解读(AFD) | 标清比例切换(4:3 & 16:9) |
画中画功能 | 过扫描&像素到像素 | 亮度波形图 |
矢量波形图 | HUE矢量波形图 | RGB和GBR波形图 |
RGB重叠波形图 | YRGB柱状波形图 | 直方图,色彩直方图和RGB直方图 |
YCbCr波形图 | YCbCr重叠波形图 | 音频相位(选择任意一对立体声) |
16通道音频电平表(PPM1,PPM2,真峰值) | 16通道音频响度波形图 | 音频通过内置扬声器或音频接口输出(与视频显示同步) |
基于3D LUT的高级校准(兼容LightSpace和CalMAN) | 可选色温预设(3200K,5000K,5600K,6500K,9300K) | 可调Gamma选项(1.0~2.8) |
C-Log,S-Log,S-Log2,S-Log3和BMD-log监看模式 | 最多可储存16路自定义DIT LUTs | 先进的像素级测量功能 |
3D信号分析模式(亮度差模式和重叠模式) | CIE测光表 | CIE测量分析工具 |
实时波形(可通过网络实现电脑或移动设备查看) | 配合Filmlight Prelight实现实时LUT更新 | 配合Firefly Fireplay / Fireday实现实时LUT更新 |
第三代辅助对焦 | 通过网络将捕获的静帧传送到与监视器连接的控制设备 | |
点击https://zunzheng.com/DM240了解更多关于DM240的信息
功能介绍
色彩管理

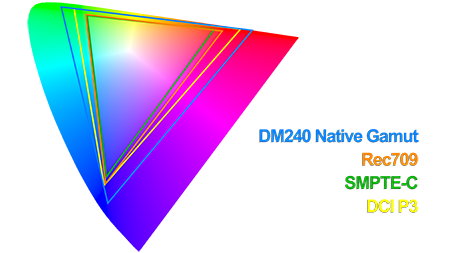

尊正内置的第三代色彩高保真引擎(CFE3)可承载多达4,913点(173)校正及多个DIT风格化LUT,更准确地还原色彩,且更有效地管理多种风格。尊正监视器通过3D LUT来实现不同色彩空间的映射,有SMPTE- C、Rec 709、EBU、DCI P3、BT.2020*、Wide Gamut(屏的原始色域)和用户自定义生成的色彩空间。DM240还具有多种Gamma、峰值亮度和色温功能。
*未覆盖100%的BT.2020色彩空间
XM310K/XM311K的好搭档DM240是拥有XM310K、XM311K同款背光技术的SDR监视器,光谱特征分布也和它们基本一致。所以,DM240是这两款HDR监视器百里挑一的监看好伙伴。在使用Dolby Vision Mastering等同时需要HDR和SDR信号的HDR工作流时,您可以完全信赖DM240进行信号比较,因为有了它,就能保证在HDR和SDR监视器上出现的任何差异都主要由调色带来,而不是因为技术类型的根本差异导致。 |  |
校正尊正监视器出厂时已经过校正,用户如有校正需求,可将监视器寄送至尊正公司,我司将免费为用户提供校正服务。 用户也可通过LightIllusion公司的LightSpace CMS 或Portrait Displays公司的CalMAN等高级色彩管理解决方案来进行3D LUT校正,操作简单便捷。 |  |
软件集成DM系列强大的功能得益于一系列精选应用的支持,包括:尊正的DM系列IP远程控件(IP Remote Utility)、Pomfort的LiveGrade Pro、QTake的Grade Module、和Assimilate的 Live Assist 、Live Looks。 |
 |
现场色彩管理使用兼容软件实时更新LUT,不需要另外配备单独的LUT管理硬件。整个流程你只需要一台电脑,一台相机,一台监视器。 |
 |
ScopeStream全球先进的实时亮度跟矢量波形,直接通过你的监视器传输到你的电脑,而不需要其它独立的设备。 | 截取静帧从当前输入信号截取并保存全分辨率参考静帧 |
 |  |
多屏输出在下游设备镜像显示画面。在DM系列监视器和其它下游监视器上同时应用LUT。输出可与环出同时运行,可同时环出/输出更改前/后的不同画面。 | 图像旋转快速打开“垂直”、“水平”、“垂直&水平”的图像翻转,还能通过监视器的多屏输出功能将翻转的画面传输到下游设备。 |
 |  |
信号交叉转换可将DP、HDMI、DVI信号转换成SDI信号进行输出 | 第三代辅助聚焦该功能启用后,会以彩色图样突出显示聚焦区域。辅助聚焦功能的灵敏度可用H POS旋钮调节。辅助聚焦功能的厚度(透明度)可用V POS旋钮调节。辅助聚焦功能的图样色彩可用REF POS旋钮调节。有白色、黑色、红色、绿色、黄色、蓝色、洋红色和青色可选。 |
 |  |
水平音频表
|
该功能将2/8/16通道的音频以音频组或立体声组的形式显示,并实时显示各通道的分贝值。该音频表的功能包括可调节的音频校准电平、允许的峰值电平和峰值保持时间,其响应速度可选择真峰值、PPM类型I、PPM类型II。若信号中无音频组嵌入,无法将其与静音音频通道进行区分,音频表将显示“无数据”。 |
 |  垂直音频表 16通道的音频表,可显示可调的音频校准电平、允许的音频峰值电平和峰值保持时间。其响应速度可选择真峰值、PPM类型I、PPM类型II。若信号中无音频组嵌入,无法将其与静音音频通道进行区分,音频表将显示“无数据”。 |
DM系列监视器的实时波形与矢量示波器可更新每帧的实时波形和矢量示波器,可调整示波器位置、背景、大小和比例。适用于所有处理模式。 |
 |
波形监视可在屏幕上同时显示2个波形,波形可放置在屏幕的6个不同位置。显示2个波形时,可根据用户喜好选择波形叠加 方式:水平叠加或垂直叠加。兼容所有输入接口,甚至DVI接口。 |  |
DIT LUT用户最多可保存16 个1D/3D DIT LUT,并可使用监视器面板的上下键快捷地在不同的LUT之间切换。 |  |
视频数据分析器视频数据功能可在窗口中逐点显示光标选中区域的视频数据值。窗口以网格形式显示18×10 个像素点的RGB或者YCbCr 值,像素点的颜色由网格点的背景颜色显示,当前选中的点用白色的边框高亮显示,当前选中点的坐标在窗口的下面显示。 |  |
测光表(8bit和10bit)测量输入视频中任意一点或者区域的色彩信息。 | CIE测光表在选取的CIE 1931 x,y或CIE 1976 u’,v图上,将输入信号任意点或取样区域可视化。信号显示的是当前操作色彩空间的信息,无论选择何种图表模式,R’,G’,B’,Y%, x,y,u’,v’值始终显示。 在标准测量模式下,可选择一个参考位置,并将其与其他任意位置比较。当前位置和参考位置的差异也将量化为dE2000值。 |
 |  |
画中画尊正独有的画中画功能可两路信号同时监看,可以是不同的格式、分辨率、帧速率、甚至是不同的输入类型同时显示进行对比。 |
 |

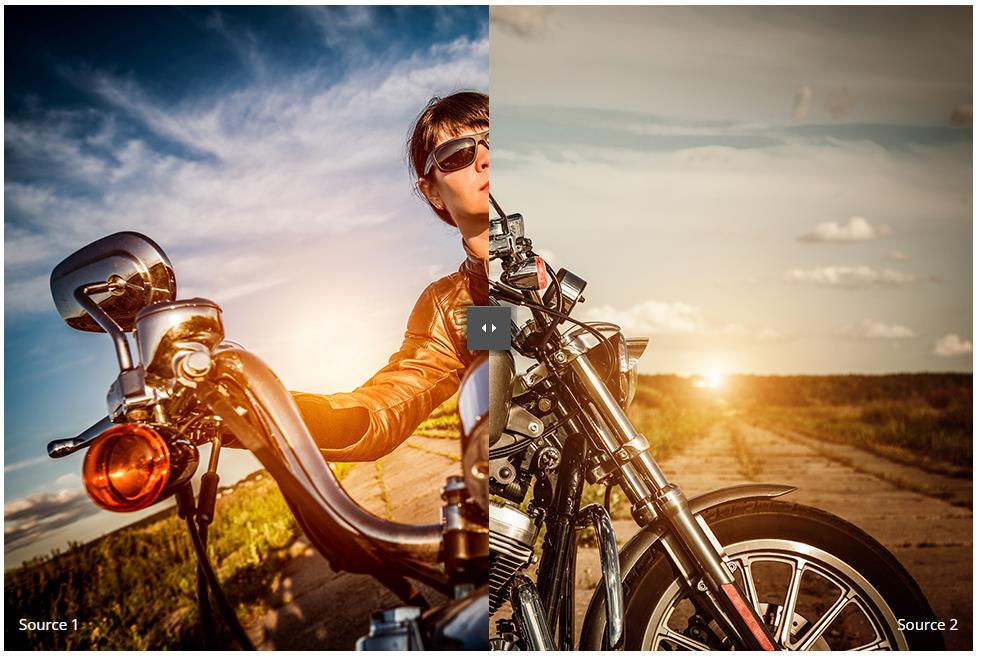

屏幕分割显示尊正监视器可实现水平分割和垂直分割显示,分割位置可调,两路信号需具备相同的分辨率和帧频。 |
 Source 1 Source 2
|
全屏将输入的不满屏的信号进行拉伸处理至全屏,此时的信号宽高比例会改变,但此功能不会对信号进行裁切,有效保留了 | CX Scale连接ARRI的CODEX相机的监视输出口时,只显示高清信号的有效图像部分,截去了周围黑色的部分。 |
 |  |
像素到像素视频画面的主像素对应显示:当分辨率不同于面板的原始分辨率时,允许源的1:1和2:1像素到像素。此功能还能够缩放2K信号以适合或以1:1显示,并且能够从左向右移动,因此2K图像的任何部分都可以1:1显示。 |
 |
Anamorphic Desqueeze还原宽屏幕变形镜头的真实画面比例(1.3x,1.3x mag,2.0x,2.0x mag) |  |
Blue Only, Red Only, Green Only, and Monochrome 蓝分量,红分量和绿分量模式(单分量或分量黑白) |
 |
屏幕报警在满足实际报警条件时才会出现报警窗口。包括IRE/RGB/IRE和RGB报警,黑场/蓝场/无信号安全播出视频报警,静音/相位异常安全播出报警。 | 行场延时(H/V delay)显示输入信号的水平与垂直的消隐部分的数据 |
 |  |

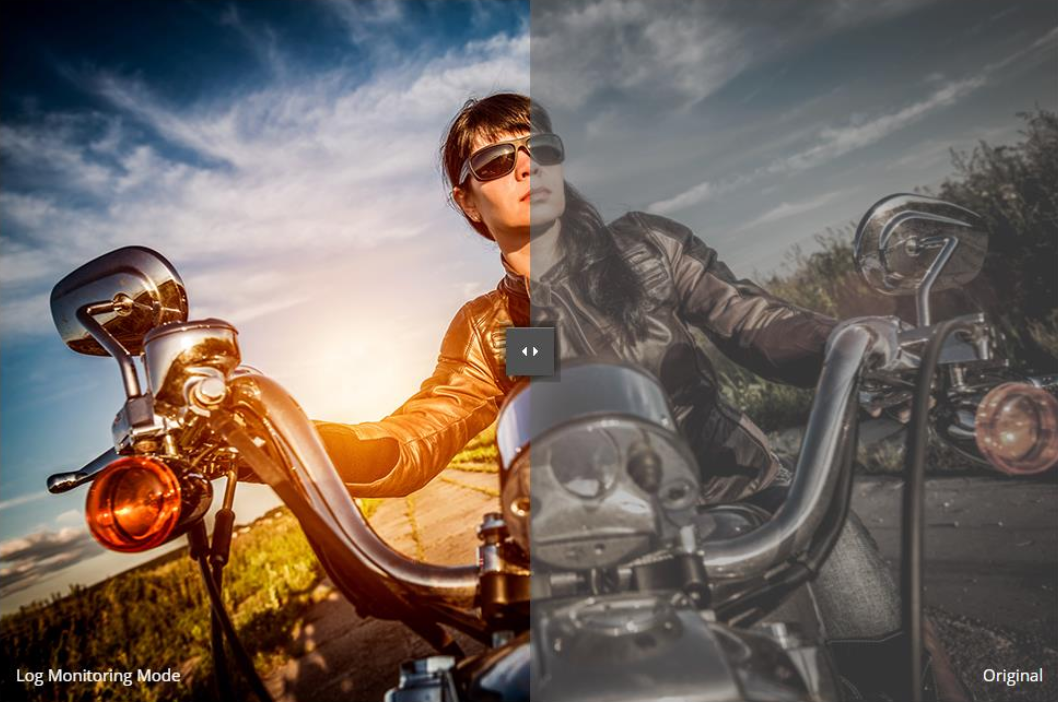

AFD(有效格式信息解读)自动识别并显示SDI视频中的描述信息,并标记出编码帧和活动图像的有效区域。 | LOG模式Log,S-Log,S-Log2,S-Log3和BMD-Log监看模式,开启后恢复画面的正常gamma及色彩特性并提升显示画面的动态范围 |
 |
 Log Monitoring Mode Original
|
标记
包含从标准标记到安全标记,标记背景可以是半透明叠加或黑色叠加的方式显示。标记颜色可自定义。
如果这里没有您需要的标记,可将1920×1080 .bmp格式的图片文件发送至尊正,我们将在以后的固件更新中做相应的添加。
更多信息
保修条例
1、主要部件自原始购买之日起享有2年保修期,配件享有3个月保修期。
2、对于保修期外或不属于保修范围内的维修服务,尊正公司将按标准收取零件费和检测维修费。
3、送修设备需按原包装封装,或采用具有相当保护能力的封装。由于封装不当或运输过程的损害不在保修范围内,尊正公司将向用户收取因此产生的额外维修费用。
4、因产品故障造成的任何直接或间接损失尊正公司不承担责任。
5、尊正公司代理的其它周边设备依据其公司的保修制度。
注:
1、保修条例适用于非人为造成的故障或损坏;人为或不可力抗因素(包括但不限于地震、火灾、洪水、台风、外力撞击、摔裂等)造成的损坏不在保修范围内。
2、根据中国的三包法律和法规,上述政策仅适用于在中国购买的尊正产品。请在购买尊正产品时检查产品出售时是否带有尊正的三包保修卡,以确保其可受中国的三包法律和法规保护。如果产品是从中国以外的地区购买,则不在中国的三包法律和法规涵盖的范围内。
3、非尊正公司认证技术工程师维修所造成的机器损坏,超出产品使用范围之用途造成的损坏,都不适用于保修条例。
